隔熱條

一：產品簡介

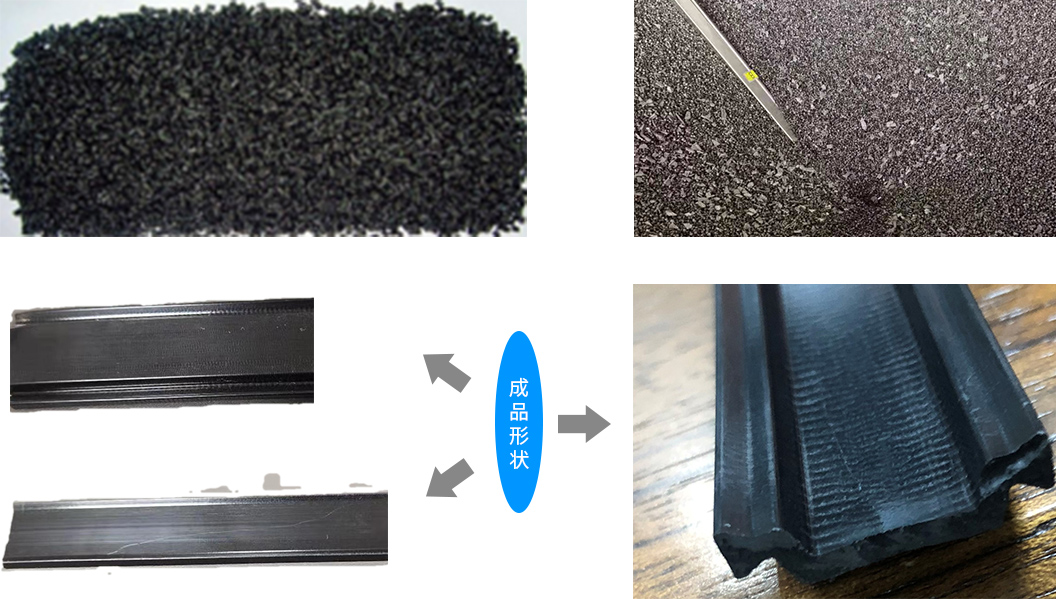

      聚酰胺型材：以聚酰胺66和玻璃纖維為主要原料，用在鋁合金隔熱型材中起結構連接作用并減少傳熱效果的熱擠壓型材。
      材質代號：聚酰胺66--PA66 PA66(聚酰胺66或尼龍66)，同PA6相比，PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。
      聚酰胺樹脂，英文名稱為polyamide，簡稱PA。俗稱尼龍(Nylon)，它是大分子主鏈重復單元中含有酰胺基團的高聚物的總稱。為五大工程塑料中產量最大、品種最多、用途最廣的品種。尼龍中的主要品種是尼龍6和尼龍66，占絕對主導地位，尼龍6為聚己內酰胺，而尼龍66為聚己二酸己二胺，尼龍66比尼龍6要硬l2%;其次是尼龍11，尼龍12，尼龍610，尼龍612，另外還有尼龍1010、尼龍46、尼龍7、尼龍9、尼龍13，新品種有尼龍6I、尼龍9T和特殊尼龍MXD6(阻隔性樹脂)等，尼龍的改性品種數量繁多，如增強尼龍、單體澆鑄尼龍(MC尼龍)、反應注射成型(RIM)尼龍、芳香族尼龍、透明尼龍、高抗沖(超韌)尼龍、電鍍尼龍、導電尼龍、阻燃尼龍，尼龍與其他聚合物共混物和合金等，滿足不同特殊要求，廣泛用作金屬，木材等傳統材料代用品。

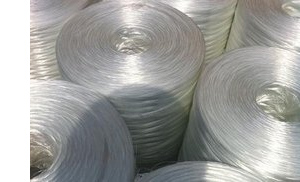

      玻璃纖維：玻璃纖維(Fibreglass)，是一種性能優異的無機非金屬材料，種類繁多，優點是絕緣性好、耐熱性強、抗腐蝕性好、機械強度高，但缺點是性脆，耐磨性較差。它是以葉臘石、石英砂、石灰石、白云石、硼鈣石、硼鎂石六種礦石為原料經高溫熔制、拉絲、絡紗、織布等工藝制造成的，其單絲的直徑為幾個微米到二十幾個微米，相當于一根頭發絲的 1/20-1/5 ，每束纖維原絲都由數百根甚至上千根單絲組成。玻璃纖維通常用作復合材料中的增強材料，電絕緣材料和絕熱保溫材料，電路基板等國民經濟各個領域。玻璃纖維絲是一種性能優異的無機非金屬材料，通常作為復材料中的增強材料，電絕緣材料和絕熱保溫材料，電路基板等，廣泛應用于國民經濟各個領域。

二：組成
      隔熱條（俗稱）是由材質代號為PA66GF25（聚酰胺66加25%玻璃纖維）組成的尼龍塑料的一種。在型材中起到斷橋隔熱的效果，即俗稱隔熱條。



      聚酰胺型材的主要組分為聚酰胺66和玻璃纖維，余量為顏料、熱穩定劑、增韌劑、擠壓助劑等添加劑。

組分	質量分數%
聚酰胺66	≥65
玻璃纖維	25±2.5
添加劑	余量
添加劑為顏料、熱穩定劑、增韌劑、擠壓助劑等

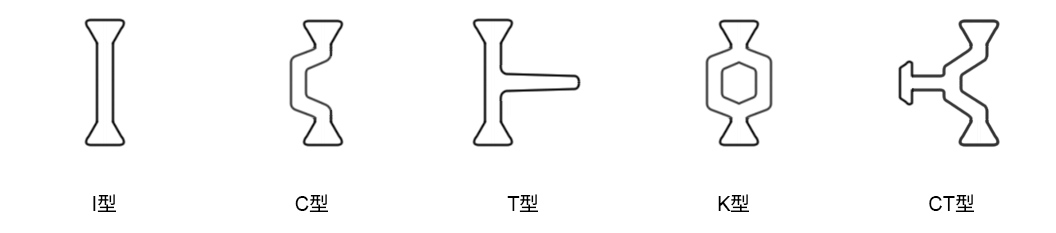

類型舉例：

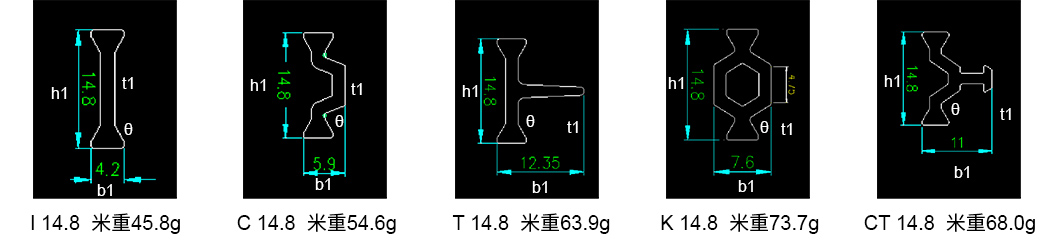

三：尺寸規格



說明：h1--聚酰胺型材截面高度；b1--聚酰胺型材端頭高度；t1--聚酰胺型材主要受力壁厚；θ --聚酰胺型材端頭角度

以I 14.8為例說明

截面高度

尺寸類別	公稱尺寸 mm	允許偏差± mm
h1	≤20.0	0.05
	>20.00--40.00	0.10
	>40.00--60.00	0.20
	>60.00--80.00	0.25
	>80.00	0.30
h2	≤20.0	0.10
	>20.00--40.00	0.15
	>40.00--60.00	0.25
	>60.00--80.00	0.30
	>80.00	0.35

端頭高度

尺寸類別	公稱尺寸 mm	允許偏差± mm
b1	≤20.0	0.05
	>20.00--50.00	0.10
	>50.00	0.20
b2	≤20.0	0.10
	>20.00--50.00	0.10
	>50.00	0.20

尺寸類別	公稱尺寸 mm	允許偏差± mm
t1	≤3.00	0.05
	>3.00--6.00	0.08
	>6.00--10.00	0.13
	>10.00	0.18
t2	≤3.00	0.08
	>3.00--6.00	0.11
	>6.00--10.00	0.15
	>10.00	0.20

四：檢測項目 國標標準號GB/T 23615.1-2009 GB/T 23615.1-2017

聚酰胺型材的性能要求

項目	要求
密度	（1.30±0.05）g/cm3
DSC熔融峰溫	≥255℃
軸釘應力開裂性能	孔口無裂紋
邵氏硬度	80±5
低溫無缺口沖擊強度（-30℃±2℃）	≥50kJ/m2
室溫縱向抗拉特征值（23℃±2℃）	≥90MPa
室溫縱向拉伸斷裂伸長率	≥3%
室溫縱向拉伸彈性模量	≥4500MPa

項目		要求
室溫橫向抗拉特征值（23℃±2℃）	I 型（截面高度<20mm）	≥90MPa
	I 型（截面高度≥20mm）	≥80MPa
	非 I 型	≥25MPa
高溫橫向抗拉特征值（90℃±2℃）	I 型（截面高度<20mm）	≥55MPa
	I 型（截面高度≥20mm）	≥45MPa
	非 I 型	≥20MPa
低溫橫向抗拉特征值（-30℃±2℃）	I 型（截面高度<20mm）	≥90MPa
	I 型（截面高度≥20mm）	≥80MPa
	非 I 型	≥25MPa
耐水性能	I 型（截面高度<20mm）	橫向抗拉特征值≥85MPa
	I 型（截面高度≥20mm）	橫向抗拉特征值≥75MPa
	非 I 型	橫向抗拉特征值≥22MPa
熱老化性能	I 型（截面高度<20mm）	橫向抗拉特征值≥60MPa
	I 型（截面高度≥20mm）	橫向抗拉特征值≥55MPa
	非 I 型	橫向抗拉特征值≥20MPa
導熱系數典型值	熱流計法	0.30W/（m.k)
線性膨脹系數典型值		2.3×10-5K-1~~3.5× 10-5K-1

      其它檢測項目：水煮、組成分（煅燒）、邵氏硬度、密度、軸釘應力開裂性能、DSC熔融峰溫、熱老化性能、表觀質量等。
      米重：任取一根隔熱條，尺長量取100.00±0.2cm，在其兩端端口切取整齊，不應有缺口，斜口等不規則及破損，放置于電子天平，保持平穩，記錄克重，依此方法測量三次，取測量平均值，即為此根規格型號隔熱條米重。

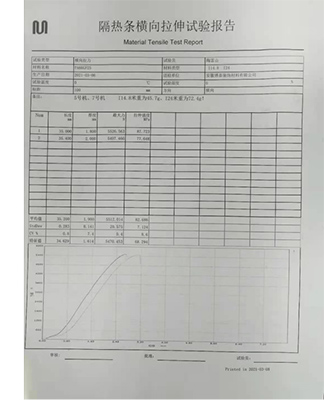

      拉力：任取一根隔熱條，尺長量取35.00±0.2mm，在其兩端端口切取整齊，不應有缺口，斜口等不規則及破損，放置于拉力機，用夾具夾緊，開啟拉力機，直到隔熱條拉裂斷停止。依此方法測量三次，取測量平均值，即為此根規格型號隔熱條拉力值。
      熱烘：將實驗樣品放在140℃±2℃的干燥箱內烘烤6小時后取出，放置在23℃±2℃的干燥器內冷卻不小于2h。
拉力值測算：T=F/L*t
            T --該實驗樣品所能承受的最大橫向抗拉強度，單位為兆帕（Mpa)
            L --試樣最大橫向抗拉力，單位為牛頓（N）
            L --試樣長度，單位為毫米
            t --試樣主要受力壁厚，單位為毫米

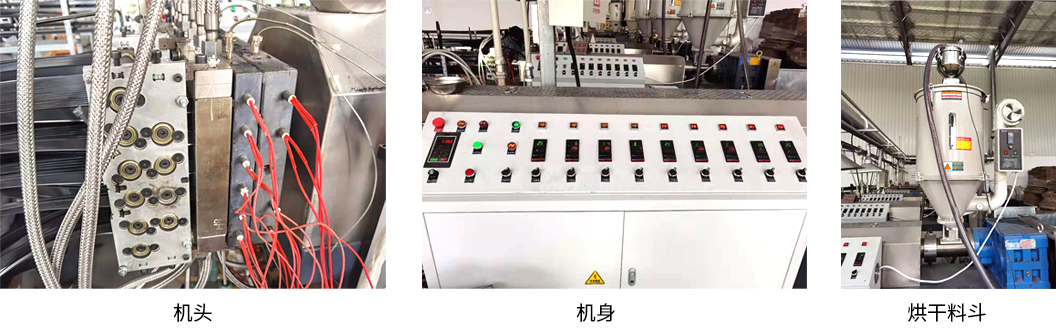

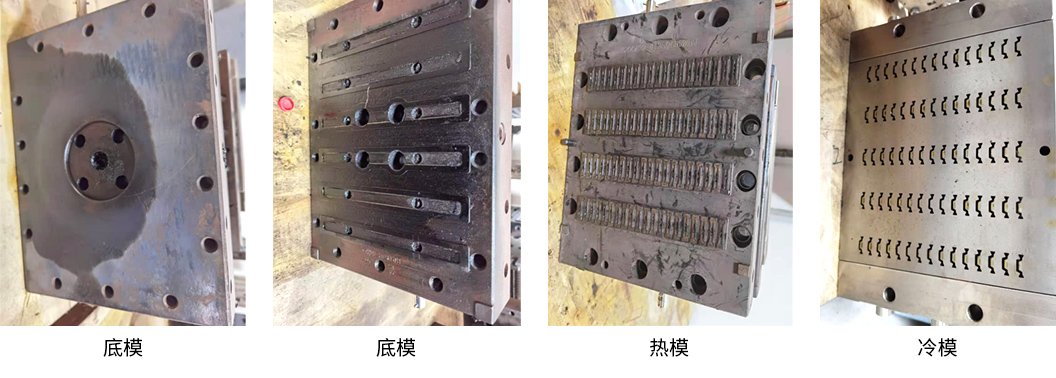

五：生產設備

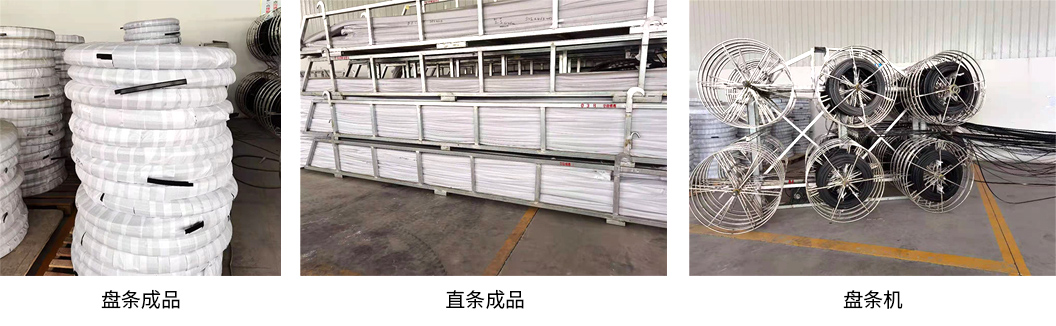

六：生產類型規格

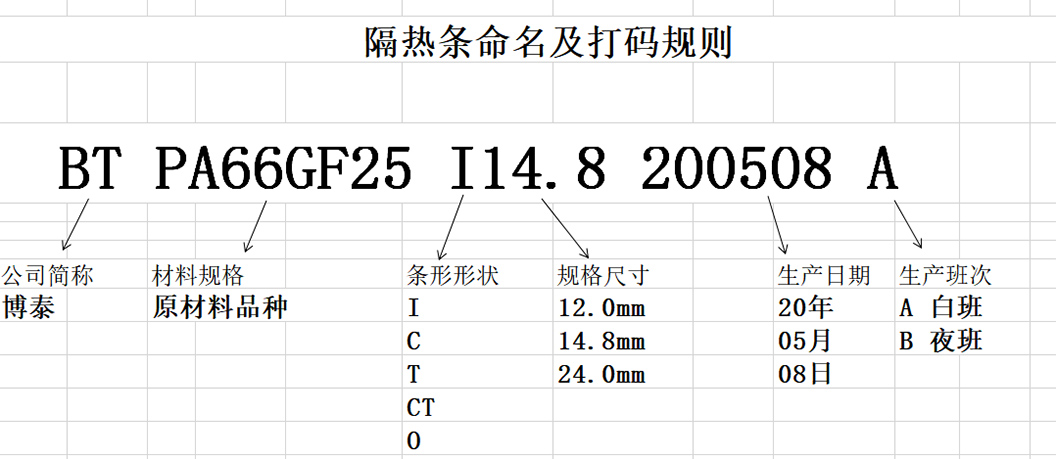

七：編碼規格
